Podomietkový kastlík ISO-KASTL

Systém ISO-KASTL je vysoko variabilný sendvičový podomietkový kastlík pre vonkajšie žalúzie, ktorý bol vyvinutý tak, aby mohol byť ľahko a rýchlo zabudovaný do stavby, zjednodušil montáž žalúzií a zamedzil vzniku tepelných mostov. Pri použití podfasádneho kastlíku nebude vytiahnutá žalúzia znižovať svetlosť okna.

Výhody systému ISO-KASTL:
  • vysoká stabilita pri nízkej hmotnosti (ľahká manipulácia)
  • vysoká tepelná a hluková izolácia
  • veľmi dobrá priľnavosť k stavebným materiálom
  • 100% odolnosť voči vode
  • neobsahuje formaldehyd
  • štandardizovaný vnútorný rozmer vhodný pre akýkoľvek typ vonkajšej žalúzie
  • systémový stavebný prvok k sendvičovej doske

Typy podomietkových kastlíkov – ISO-KASTL


Kastlík bez zateplenia
Kastlík so zateplením
Celková šírka žalúziového kastlíku:
Nezateplený kastlík: 160 mm
Zateplený kastlík: 190 mm (vrátane 30 mm vonkajšej izolácie)
Kastlíky sú dodávané vrátane bočných dosiek. (vnútorný rozmer kastlíku je teda menší o hrúbku bokov celkom o 30 mm)
Dĺžka kastlíku: max. 3 m v jednom kuse (pre žalúzie o šírke nad 3 m odporúčame vyrobiť kastlík z dvoch častí)

Popis
Kastlík pre vonkajšie žalúzie ISO-KASTL je vyrobený z PURENITU® o hrúbke 15 mm, skladá sa z troch obvodových dosiek, dvoch bočníc a hliníkovej ukončovacej a montážnej lišty. Povrch dosiek je opatrený fliesom odolným UV žiareniu. Samotné dosky sú k sebe prilepené a prisponkované tak, aby bola dosiahnutá dostatočná pevnosť a stabilita.

Predná časť podomietkového kastlíku je opatrená hliníkovou ukončovacou lištou zaisťujúcou pevnosť prednej hrany. Hliníková lišta má tvar „L“ a je z vnútornej strany kastlíku priskrutkovaná. Zadná časť kastlíku je spevnená alebo prekrytá hliníkovou montážnou lištou.

Hrúbka izolácie u zatepleného kastlíku: 30 mm.
Vnútorný rozmer kastlíku je 130 mm, je teda dostatočný pre každý typ vonkajšej žalúzie od firmy ŽALUZIE NEVA s.r.o.

Vnútorný povrch kastlíku odporúčame ošetriť do výšky 180 mm rovnakou po­vrchovou úpravou ako je finálna farba fasády, aby bol dosiahnutý celkove optimálny vzhľad s fasádou domu.

Výška kastlíku je daná výškou stiahnutej žalúzie, ktorá sa bude do kastlíku montovať.

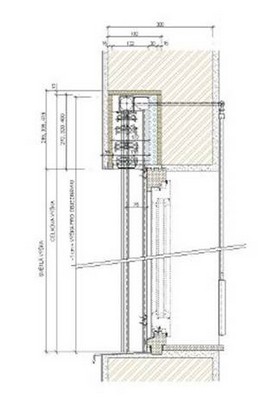

ŠTANDARDNÉ ROZMERY KASTLÍKOV
Nezateplený kastlík - rozmer
Zateplený kastlík - rozmer
Obrázok
A (mm)
B (mm)
C (mm)
A (mm)
B (mm)
C (mm)

125
160
125
125
190
125
Nezateplený kastlík
165
160
165
165
190
165
175
160
175
175
190
175
205
160
205
205
190
205
245
160
245
245
190
245

Zateplený kastlík
265
160
265
265
190
265
295
160
295
295
190
295
325
160
325
325
190
325

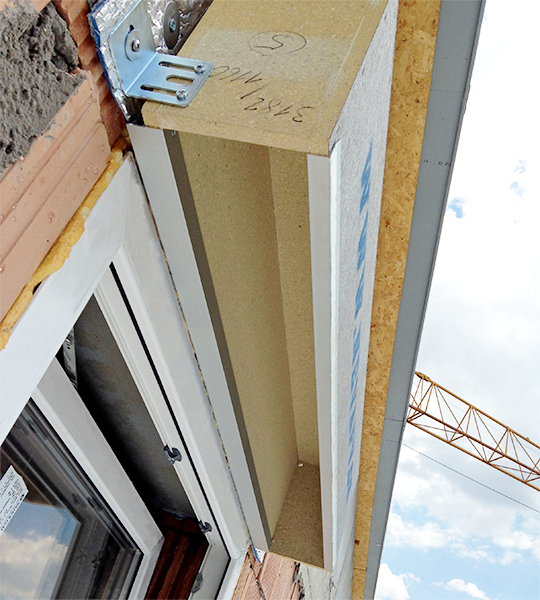

Montáž kastlíkov je variabilná

Podomietkové kastlíky ISO-KASTL sa montujú priamo na stenu alebo okno pomocou montážnej lišty a uholníkov, ktoré sú upevňované zhora cca 200 mm od okraja kastlíku.

Vzdialenosť medzi jednotlivými uholníkmi by nemala presiahnuť 990 mm. Pre dosiahnutie potrebnej stability je nutné upevniť kastlík taktiež v jeho spodnej časti.

Pokiaľ to stavba umožňuje, môžu sa kastlíky montovať priamo do prekladov. V prípade iného zabudovania do stavby je nutné zaistiť, aby bol kastlík pripevnený v strede hornej dosky (v osi váhy žalúzií) a jeho spodné hrany zakryť zodpovedajúcou lištou.

Informácie o ďalších spôsoboch montáže u našich technikov.

Odporúčame poriadne 2x presieťovať spoje medzi izoláciou a kastlíkom..

Žalúziové kastlíky sú spravidla dodávané na stavbu samostatne o niekoľko týždňov skôr než vonkajšie žalúzie, preto je vhodné vyrobiť kastlík širší než je predpokladaná šírka žalúzie.

Zákazková výroba
Kastlíky sú vyrábané podľa konkrétneho požiadavku zákazníka, pretože výška a dĺžka kastlíku sa prispôsobuje tak, aby vyhovovala konkrétnym rozmerom vonkajšej žalúzie.
